Kandel Cards - Monitorização contínua de EEG

Cartões mnemônicos resumindo conceitos fundamentais para a monitorização prolongada de EEG em terapia intensiva.
Texto organizado pelo responsável médico da Kandel, Edrin Vicente, Neurologista.

INTERPRETAÇÃO DO EEG NO PACIENTE CRÍTICO

INDICAÇÕES PARA MONITORIZAÇÃO DO EEG

“Não há diagnóstico adequado de coma sem o EEG”

Detecção de crises subclínicas

  • Flutuação de consciência
  • Alteração inexplicada de consciência
  • Lesão supratentorial aguda com alteração e consciência
  • Após estado de mal convulsivo (20% continuam tendo crises não-convulsivas após estado de mal)

Caracterização de episódios

  • Postura tônica e outros paroxismos
  • Nistagmo, desvio ocular, mastigação
  • Paroxismo autonômico, episódios de taquicardia

Prognóstico

Manejo de coma induzido

  • Especialmente coma induzido para tratar hipertensão intra-craniana ou status epilepticuss

Detecção de isquemia

  • Vasoespasmo após HSA ou procedimentos vasculares
  • Pacientes com distúrbio hemodinâmico

PRINCÍPIOS DE INTERPRETAÇÃO

  • Os padrões de EEG em coma diferem dos padrões do sono/li>
  • À medida que o coma se aprofunda muda o padrão do EEG, mas o modo como a progressão se estabelece é variável
  • A maior parte dos padrões é inespecífica
  • Alguns padrões tem valor prognóstico
  • Guidelines de 2012 da ACNS sugerem deixar de usar os termos “ictal”, “interictal” ou “epileptiforme” para padrões cuja relação com ocorrência de crises não é definitiva e também colocar em plano secundário a descrição “ondas trifásicas”, cuja associação com etiologia metabólica depende de correlação clínica
  • Em contexto de pesquisa, a ACNS recomenda reservar a descrição de “crise eletrográfica” apenas para atividade rítmica ≥ 4Hz com clara evolução ou espícula-onda ≥ 3Hz. A caracterização de outros padrões como “ictais” depende de correlação clínica e está fora do escopo do guideline 2012.

ARTEFATOS FREQUENTES E ASPECTOS TÉCNICOS DO EEG NA UTI

  • Montagens simplificadas (ex: 4 eletrodos de cada lado: Fp1, F7, T4, T5) reduzem sensibilidade para detectar crise a cerca de 70% e para atividade periódica a 50%
  • Usar montagem completa 10-20 em dupla banana e montagem referencial a eletrodo médio
  • Referencial em Cz, livre de artefato muscular
  • Para diferenciação entre “artefatos” e ritmos “biológicos” é fundamental registro de vídeo e correlação clínica
  • Se houver ferida cirúrgica, deslocar o eletrodo da área ideal e colocar o contralateral em posição simétrica.
  • Usar eletrodos descartáveis ou esterilizados

Breach

atividade rápida de alta amplitude em região de craniotomia

Percussão

torácica ou de leito: ritmicidade “súbita”, sem evolução. Diferenciar de SIRPIDs

Diálise

com ultrafiltração

Ventilação mecânica

verificar líquido no tubo

Nistagmo

confirmar pelo exame clínico

Kandel Card 2: PADRÕES DE EEG E SEU SIGNIFICADO

10 PADRÕES DE EEG EM PACIENTES EM COMA E SEU SIGNIFICADO

  • Os padrões de EEG em coma diferem dos padrões do sono
  • À medida que o coma se aprofunda muda o padrão do EEG, mas o modo como a progressão se estabelece é variável
  • A maior parte dos padrões é inespecífica, alguns tem valor prognóstico
  • Consulte os Guidelines 2012 da ACNS para maiores detalhes em relação a cada padrão

IRDA: Atividade rítmica delta intermitente: sinusoidal frontal (ou occipital em crianças), simétrica, síncrona, bloqueada por abertura ocular, geralmente aparece após a perda do alfa occipital. Alguma alteração de consciência.

GPDs contínuos a 2/s com morfologia trifásica: síncronas, frontais, com gradiente de fase AP. Paciente responsivo. Etiologia metabólica, estrutural, degenerativa ou hipertensão intracraniana. Nota: “onda trifásica” pode ter 2 fases. O que define é a fase negativa maior, que pode ser precedida e seguida por outras fases positivas menores..

Delta contínuo de alta voltagem: polimórfico, assíncrono, difuso, inicialmente atenuado por estimulação, com a progressão torna-se arreativo. Etiologia: metabólica ou estrutura envolvento substância branca. Associado a pior prognóstico.

LPDs: atividade periódica de ondas agudas, espículas ou lentas, predominando sobre um hemisfério, monomórficas. Geralmente aparecem após lesões agudas.

GPDs contínuos < 1/s: OAs, espículas ou ondas lentas bilaterais. À medida que coma aprofunda, intervalo entre GPDs amplia e atividade entre eles reduz. Comum após anóxia ou infecção (Pan-encefalite esclerosante, Jacob-Creutzfelt)

Surto-supressão: à medida que o coma se aprofunda, aumenta a duração da “supressão” e reduz a do “surto”. Etiologia: encefalopatia anóxica, sedação, hipotermia

Baixa voltagem (<20µV) persistente com ritmos teta e delta, arreativo (artefato de movimento após estimulação não caracteriza reatividade). Não confundir com EEG normal de baixa amplitude, que possui ritmos alfa e beta. Padrão associado a lesão cortical e subcortical severa. Geralmente evolui para estado vegetativo ou morte.

Inatividade elétrica cerebral em registro de 16 canais, distância dupla, impedância <10kΩ > 0,1kΩ, arreatividade, filtros 0.5 a 70Hz, sensibilidade 2 µV/div, artefatos de ECG e EMG não impedem diagnóstico, ruído do amplificador < 2µV. Descartar hipotermia ou sedação. Coma irreversível. Evolução para morte ou estado vegetativo.

Alfa coma: alfa de predomínio frontal em paciente em coma. Tende a surgir horas após o insulto. Quando relacionado a anoxia ou lesão estrutural geralmente o prognóstico é ruim. Não costuma ocorrer em crianças.

Spindle coma : fusos e elementos de estágios I a IV, porém sem sono REM. Complexos K à estimulação. Presença de fusos indica preservação funcional e bom prognóstico. Fusos diminuem à medida que o coma se aprofunda

Kandel Card 3

CRITÉRIOS NO EEG PARA DIAGNÓSTICO DE STATUS NÃO-CONVULSIVO (BENICZKY 2013):

  • Atividade rítmica ≥ 2.5 Hz ou
  • atividade rítmica < 2.5 Hz e ≥ 0.5 Hz* surgindo de ritmo basal não-rítmico, evolução gradual em frequência (término típico com involução de frequência), distribuição espacial ou morfologia.
  • Atividade rítmica < 2.5 Hz com mehora clinica ou normalização do EEG em reposta a diazepínico IV

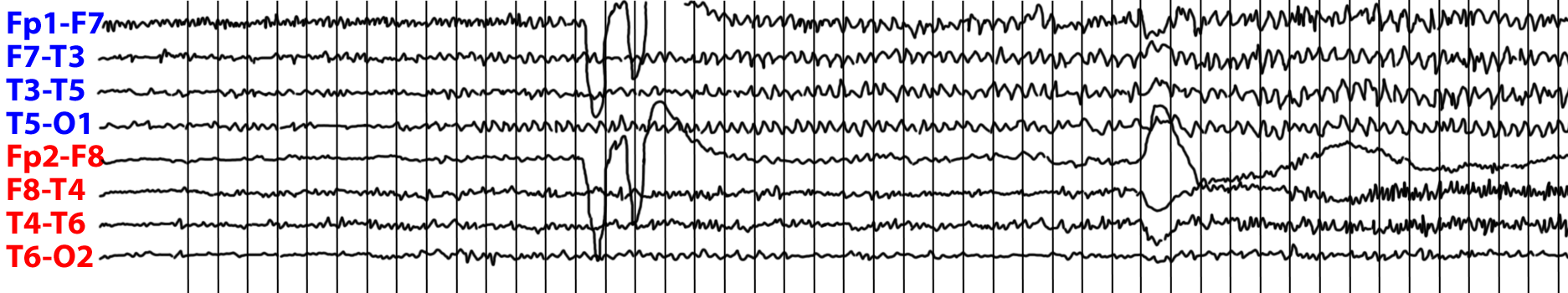

  • Procure identificar nas imagens abaixo quais critérios para definição de crise estão presentes

Incidência de crises em pacientes de UTI com indicação para EEG (Claasen 2004, Jette 2006)

  • ∽40% na população pediátrica
  • ∽35% em pacientes com passado de Epilepsia
  • ∽30% em pacientes com infecção de SNC
  • ∽20% em pacientes com TCE, HSA, tumores, encefalopatia hipóxica ou metabólica
  • ∽10% em AVCI (principalmente cardioembólico ou extenso) e AVCH (principalmente cortical ou por MAV)

Por quanto tempo monitorizar?(Claasen 2004)

  • Em UTI, ∽90% das crises são não-consulsivas. Se o objetivo é a detecção dessas, 48 horas de EEG detectam 98% dos casos entre pacientes não-comatosos e 87% dos casos entre comatosos

Qual o impacto na conduta? (Vespa 1999)

  • Em ∽90% dos casos os resultados do EEG influem na conduta clínica. Vespa, em estudo com 300 pacientes em 1999, mostrou também redução na estadia e melhora no prognóstico.

Que padrões tem maior associação com ocorrência de crises?

  • GPD ∽30% tem também crises eletrográficas
  • BiPD ∽40% tem crises
  • LPD ∽70% tem crises

PDs possivelmente são associados a maior morbi-mortalidade, porém não se sabe em que grau ou se a ligação é indireta

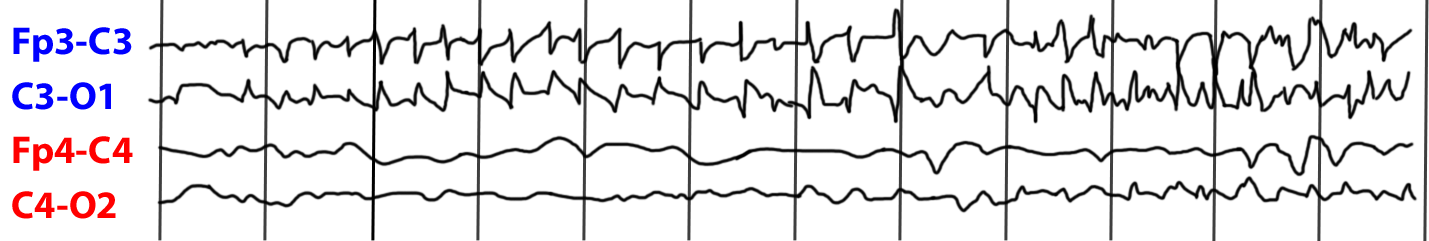

Fatores de risco de crise em neonatos

  • Apgar ≤5 aos 5 min, pH umbilical abaixo de 7.2 na 1ª hora, infecção de SNC, sepsis sintomática, anomalia cerebral congênita, hemorragia intra-ventricular grau III ou IV, apneia de causa desconhecida

Kandel Card 4

EEG NORMAL NO PERÍODO NEONATAL

Montagem

  • Até 6 semanas ou 40cm de circunferência
    • Evitar Fp1 e Fp2 (tem pouca atividade de EEG)
    • Usar Fp3 e FP4 em montagem com 11 canais
  • Não esquecer de estimular a criança para ver reatividade do EEG

Intervalos inter-burst máximos aceitáveis (Hahn JS 1989)

  • <30 sem 35s
  • 31-31sem 20s
  • 34-36sem 10s
  • 37-40sem 6s

Elementos na avaliação da atividade de base e da maturidade

  • Continuidade: no prematuro o EEG é descontínuo, alternando períodos de amplitude alta (bursts) com baixa (intervalo-interburst). Com o amadurecimento, o interburst encurta e o EEG evolui para contínuo.
  • Sincronia: Atividade que surge com atraso menor que 1.5 segundos entre hemisférios é síncrona.
  • Simetria de composição (frequências) e voltagem: Mesmo em prematuros o EEG deve ter simetria de amplitude e frequências. Em geral, assimetrias acima da razão de 2:1 levantam suspeita de anormalidade.
  • Presença de elementos característicos da idade

Maturação do EEG

Vigília e Sono ativo

Sono Calmo

Sincronia, Intervalo e amplitude interburst

(<29sem)EEG idêntico em sono ou vigília. Arreativo Delta occipital monorrítmico, teta rítmico Occ e Temp, Delta brushes
100% de simetria, interburst ~12s e <25µV
(30sem): Vigília e sono ativo com interbursts mais curtos e menos amplitude que no sono calmo. EEG começa a ficar reativo Delta brushes predominam em sono ativo
70% simetria, interburst ~8s e <25µV
(32sem):Em vigília e sono ativo o EEG vai deixando de se tornar descontínuo Delta occipital rítmico mais ativo. Teta rítmico progride a temporal.
80% simetria, interburst ~5s e <25µV
(36sem):Vigília se torna contínua com padrão activité moyenne (mix de delta e teta com amplitude média) Delta occ rítmico desaparece. Amplitude interburst aumenta em sono calmo (Tracé alternant)
85% simetria, interburst ~4s e >25µV
(40sem):Em sono calmo, o padrão contínuo de ondas lentas vai substituindo o tracé alternant (TA) Brushes predominam em sono calmo
100% em TA e simétrico, interburst ~2s e >25µV
(44sem):EEG totalmente contínuo. Desaparece o tracé alternant. Sono calmo com ondas lentas maiores que em vigília Brushes desaparecem
EEG contínuo simétrico
(46sem):Estimulação durante sono contínuo de ondas lentas leva a clara atenuação de voltagem e redução de delta Surgem fusos do sono em regiões centrais
EEG contínuo simétrico >
AM: Activitée moyenne, TA: tracé alternant, CSWS: sono contínuo de ondas lentas, TD: tracé discontinue

Responsável pelo resumo: Edrin Vicente, Neurologia e Neurofisiologia intra-operatória, CRM SP 78867 (edrin@kandel.com.br)
